[LED전광판] LED 모듈, 캐비닛, 프레임 용어 3분 만에 마스터하기



LED 디스플레이 용어, 더 이상 헷갈리지 마세요!

복잡해 보이는 모듈, 캐비닛, 프레임의 개념과 차이점을 3분 만에 완벽하게 이해하고,

나만의 디스플레이를 똑똑하게 구성하는 방법을 알아가세요.



길을 걷다 우연히 마주친 거대한 전광판이나, 콘서트장의 압도적인 무대 스크린을 보며 '저렇게 큰 화면은 어떻게 통째로

만드는 걸까?' 궁금했던 적 있으신가요? 제 생각엔 아마 한 번쯤은 다들 호기심을 가져보셨을 것 같아요.

저도 처음엔 저게 하나의 거대한 TV 패널인 줄로만 알았거든요.

하지만 놀랍게도 그 거대한 스크린은 작은 조각들이 레고 블록처럼 모여 만들어진 결과물이랍니다.

오늘은 이 과정을 이해하는 데 가장 핵심이 되는 세 가지 용어, 바로 LED 모듈, 캐비닛, 그리고 프레임에 대해 솔직히 말해서 아주 쉽고 명쾌하게 정리해 드릴게요. 이 글만 끝까지 읽으시면 여러분도 LED 전문가 못지않은 안목을 갖추게 되실 거예요!



1. LED 디스플레이를 이루는 3요소 🤔

---

LED 디스플레이를 이루는 기본 요소는 크게 세 가지로 나뉩니다.

가장 작은 단위부터 살펴보면 이해가 훨씬 쉽습니다.

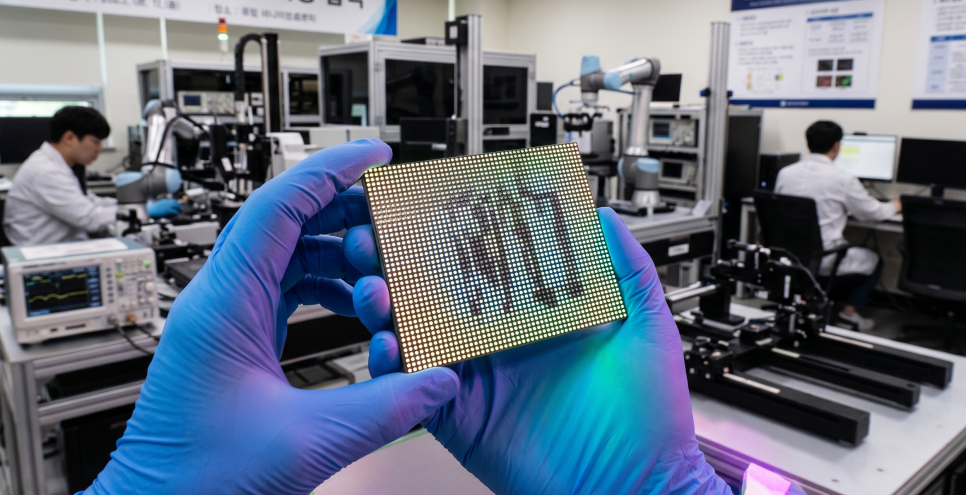

LED 모듈 (Module): 빛을 내는 아주 작은 LED 소자(픽셀)들이 촘촘하게 박혀 있는 가장 작은 단위의 기판입니다.

화면의 해상도와 화질을 결정짓는 핵심 부품이죠.

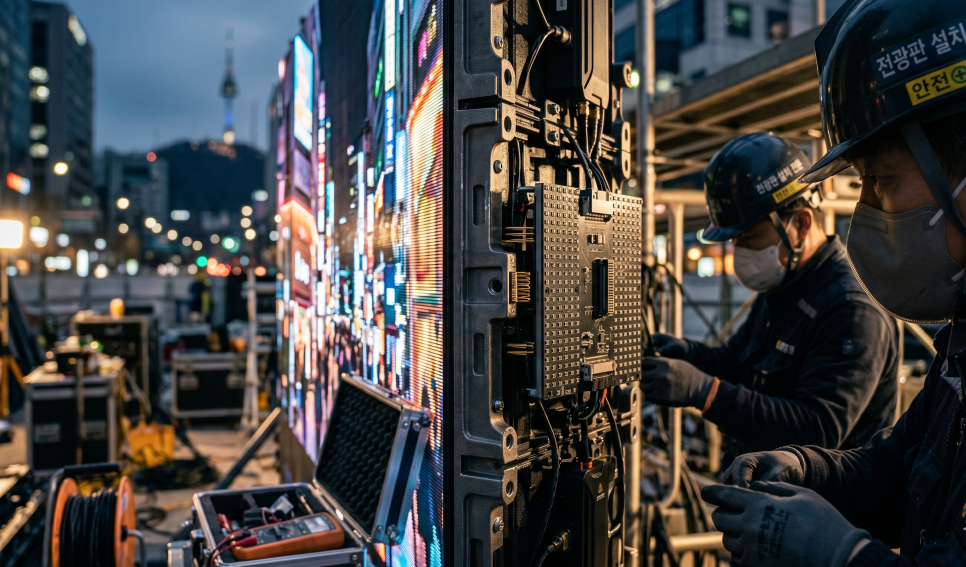

LED 캐비닛 (Cabinet): 여러 개의 모듈을 조립하여 하나의 상자 형태로 만든 것입니다. 이 안에는 전원 공급 장치와 데이터를 처리하는 리시빙 카드가 안전하게 들어있어요. 설치와 유지보수의 기본 단위가 됩니다.

프레임 (Frame): 무거운 캐비닛들을 원하는 형태와 크기로 이어 붙일 수 있도록 단단하게 지지해 주는 철골 구조물이나 뼈대를 말합니다.

💡 알아두세요! LED 디스플레이는 쉽게 말해 '모듈 → 캐비닛 → 프레임' 순서로 조립되는 조립식 장난감과 같습니다. 작은 퍼즐 조각(모듈)이 모여 하나의 타일(캐비닛)이 되고, 이 타일들이 벽면(프레임)에 붙어 거대한 화면을 완성하는 원리입니다.



2. 모듈, 캐비닛, 프레임 한눈에 비교하기 📊

---

세 가지 용어의 차이를 조금 더 명확하게 파악하기 위해, 표로 한눈에 정리해 보았습니다.

자신의 상황에 맞는 디스플레이를 기획할 때 이 표를 참고하시면 큰 도움이 될 거예요.

구성 요소별 역할 및 특징

구분	핵심 역할	비고 (특징)	주요 소재 및 크기
LED 모듈	실제 빛(픽셀)을 표출	해상도(픽셀 피치) 결정	플라스틱 하우징 / 매우 다양함
LED 캐비닛	부품 보호 및 전원/데이터 공급	유지보수와 설치의 단위	다이캐스팅 알루미늄, 철재 등
프레임	전체 화면 지지 및 고정	안전성과 디자인 형태 결정	각관 파이프, 알루미늄 프로파일

⚠️ 주의하세요! 실내용 캐비닛을 실외에 설치하면 비나 먼지에 의해 치명적인 고장이 발생합니다. 설치 환경에 따라 요구되는 방수·방진(IP 등급) 성능이 완전히 다르므로, 반드시 목적에 맞는 캐비닛과 모듈을 선택해야 합니다.



3. 나에게 필요한 LED 캐비닛 수량 계산하기 🧮

---

설치하려는 공간의 크기만 안다면, 대략적으로 몇 개의 캐비닛이 필요한지 직접 계산해 볼 수 있습니다.

예산 편성을 위한 아주 기본적이고 실용적인 팁이죠!

📝 수량 계산 공식

필요 수량(개) = 설치할 총 면적(㎡) ÷ 캐비닛 1개의 면적(㎡)

(※ 가로/세로 비율에 따라 실물 계산 시 차이가 날 수 있으며, 소수점은 올림 처리합니다.)

​



4. 환경에 따른 프레임과 캐비닛의 선택 👩‍💼👨‍💻

---

설치 공간에 따라 요구되는 조건이 완전히 달라집니다. 정밀한 설계와 올바른 소재 선택이 수명을 결정짓습니다.

예를 들어, 교회나 강당 같은 실내에는 정밀한 조립이 가능한 '다이캐스팅 알루미늄 캐비닛'을 주로 사용합니다.

이음새가 거의 보이지 않아 화면이 매우 깔끔하죠.

반면 건물 외벽의 대형 전광판은 비바람을 견뎌야 하므로, 튼튼한 '철재 캐비닛'과 방청 작업이 꼼꼼하게 된 견고한

'철골 프레임'을 사용해야 합니다.

📌 알아두세요! 설치 공간이 좁아 스크린 뒤쪽으로 사람이 들어갈 수 없는 경우, 화면 앞쪽에서 모듈을 분리해 유지보수할 수 있는 '전면 유지보수(Front Service) 캐비닛'을 선택하는 것이 필수적입니다!

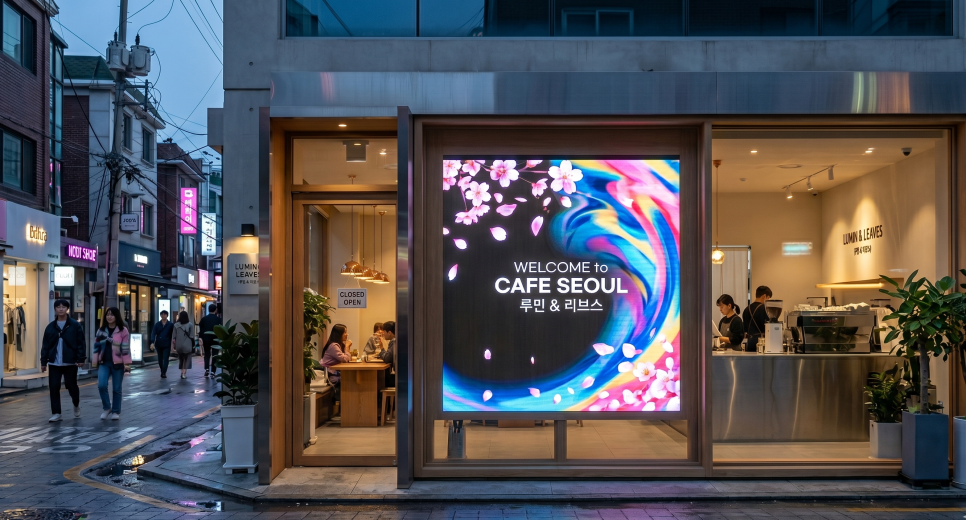

실전 예시: 카페 쇼윈도 LED 설치 사례 📚

---

이론만 들으면 헷갈릴 수 있으니, 우리가 흔히 볼 수 있는 카페의 쇼윈도(유리창) 전광판 설치 상황을 가정해 볼게요.

사례 주인공의 상황 📝

목표: 카페 통유리창 안쪽에 지나가는 사람들을 위한 광고 영상을 틀고 싶음.

크기: 가로 2m, 세로 1m의 스크린 필요.

설계 및 조립 과정 ⚙️

1) 캐비닛 선택: 고해상도의 500mm x 500mm 실내용 다이캐스팅 캐비닛 선택.

2) 수량 계산: 가로 2m (4개) x 세로 1m (2개) = 총 8개의 캐비닛 필요.

3) 프레임 제작: 유리창 안쪽 바닥이나 천장에 8개의 캐비닛을 지지할 수 있는 가벼운 알루미늄 프레임을 설치.

최종 결과 🎉

- 프레임 위에 8개의 캐비닛을 장착하고 전원을 연결하여, 밖에서 볼 때 이음새 없이 선명한 가로 2m x 세로 1m의 멋진 디지털 사이니지가 완성되었습니다!

이처럼 각 부품의 역할을 명확히 알면, 업체와 상담할 때도 "가로 2미터짜리로 할 건데,

500각 캐비닛으로 전면 유지보수 되게 프레임 짜주세요!"처럼 완전 전문가스럽게 소통하실 수 있습니다. 진짜 멋지지 않나요? 😎



마무리: 핵심 내용 요약 📝

---

지금까지 살펴본 내용이 잘 기억나지 않으신다면, 아래의 요약 카드 한 장만 캡처해 두세요!

💡 LED 용어 3분 마스터 요약 구조 요약: 모듈(빛) → 캐비닛(몸통) → 프레임(뼈대) 모듈 (Module): 픽셀이 박힌 최소 단위. 화질(해상도)을 결정합니다. 캐비닛 (Cabinet): 모듈이 조립되는 상자. 유지보수와 전원 공급의 핵심 단위입니다. 캐비닛 수량 계산법: 필요 수량 = 전체 설치 면적(㎡) ÷ 캐비닛 1개 면적(㎡) 주의사항: 실내/실외 등 설치 환경에 맞는 방수 등급(IP)과 유지보수 방식(전면/후면) 확인 필수! 이 3가지만 알아도 당신은 이미 반은 전문가!

자주 묻는 질문 ❓

---

Q: LED 화면 일부가 고장 나면 전체를 다 바꿔야 하나요?

A: 아닙니다! 👉 고장 난 부분의 '모듈'이나 해당 '캐비닛' 안의 부품만 부분적으로 교체하면 되므로 유지보수

비용을 절감할 수 있습니다.

Q: 캐비닛 크기는 무조건 큰 게 좋은 건가요?

A: 설치 목적에 따라 다릅니다. 👉 대형 옥외 전광판은 큰 캐비닛이 조립 시간을 단축해주지만, 실내의 섬세한 디자인이 필요한 곳은 작은 캐비닛을 이용해 유연하게 맞춤 제작하는 것이 유리합니다.

Q: 프레임은 직접 각파이프를 용접해서 짜도 되나요?

A: 가능은 하지만 전문가의 구조 계산이 반드시 필요합니다. 👉 캐비닛의 무게가 상당하기 때문에, 하중과 바람의 영향(옥외의 경우)을 견딜 수 있도록 안전하게 설계되어야 합니다.

---

복잡하게만 느껴졌던 LED 용어들, 이제 조금은 친숙해지셨나요? 기본 개념만 제대로 알고 있어도 무궁무진하게 활용할 수

있는 것이 바로 LED 디스플레이의 매력이랍니다.

글을 읽으시면서 내 매장이나 공간에는 어떤 제품이 어울릴지 아이디어가 떠오르셨기를 바라요.

설치와 관련해서 혹시 더 헷갈리는 용어나 궁금한 점이 있다면 주저 말고 편하게 댓글로 물어봐주세요~

언제든 답변해 드릴게요! 😊
